产品描述

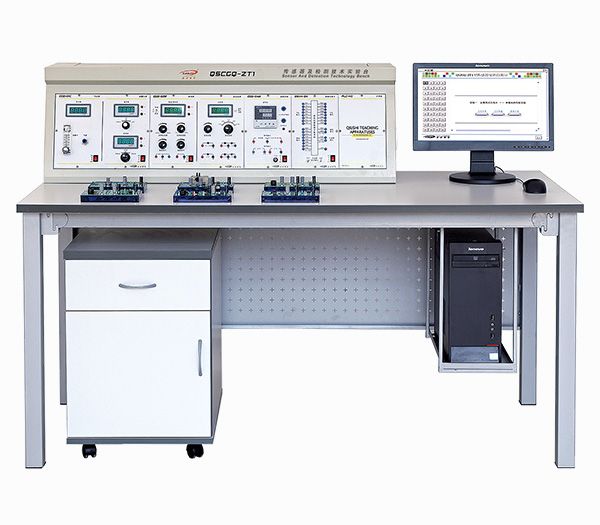

QSCGQ-ZT1型传感器与检测技术实验台适用于本科、高职院校开设的《传感器技术与应用》、《传感器与检测技术》、《自动检测技术》等课程的实验教学，该设备由传感器母板、测量仪表、信号源、气动源、温度源、振动源、虚拟数据采集器、传感器二次电路和实验导线等组成，实验台在1.1m高度以内。本产品还可以根据学校的需要扩展实验模块以完成项目化实验内容。
产品特点
1、激励源、测量仪表、传感器二次线路等均采用固定结构，实验采用标准模块，方便更换和功能的扩展；
2、集20余种常规传感器特性和二次线路实验，同时还可增加工业传感器和传感器的电子产品套件供学生实验，使学生掌握传感器的特性和电路以外，更多地了解传感器在实际电子（工业）产品中的应用，即针对对应的课程实验提供了课程设计案例套件，可作为该课程的项目化实验教学内容。
3、可选择配置虚拟仪器采集卡，可在计算机上记录和观察实验数据，并对此分析保存等。
实验内容
1、基础实验
◆ 金属箔式应变片
◆ 压阻式压力传感器
◆ 差动变压器
◆ 霍尔式传感器
◆ 磁电式转速传感器
◆ 压电式传感器
◆ 电涡流传感器
◆ 光纤传感器……等
2、选配实验
◆ 气体流量的测定
◆ 气敏（酒精）传感器
◆ 湿敏传感器
◆ K\E型热电偶测温
◆ PTC\NTC温度特性测试
◆ 光敏电阻特性
◆ 光敏二极管的特性……等
3、可扩展部分实验
◆ 简易光栅
◆ 水箱流量检测
◆ 液位测量
◆ 逻辑电路实现水箱液位的开关电路
◆ 温度仪表PID控制
◆ 液位高度模拟PID控制
◆ 液位高度虚拟仪器PID控制
◆ 液位开关量虚拟仪器控制
4、综合实验可选择
◆ 温控仪实验
◆ 位移测量实验
◆ 电子称重实验
◆ 防盗报警器实验……等
5、课程设计实验
6、虚拟仪器的实训内容
◆ Labview软件的基本认识
◆ Labview软件的编程练习——直流电压发生与直流电压表的显示
◆ Labview软件的编程练习——波形发生器与示波器
◆ Labview软件的编程练习——仿真信号频谱分析仪
◆ 虚拟示波器……等
技术条件
1、工作电源：单相三线220VAC/50Hz
2、整机容量：<0.5kVA
3、整机重量：<100kg
4、外形尺寸：1600mm×750mm×1150mm
